Roulement d'orientation de haute précision
TEDIN ne fournit à ses clients que des roulements d'orientation de haute précision, avec les propriétés suivantes:
1) haute précision de rotation
2) Petite variation du couple de démarrage
3) faux-rond axial ≤ 0,01 mm
4) Précision: P4
5) résister à la corrosion en cas de mauvais état de fonctionnement;
6) généralement utilisé pour le radar;
(VLI 20 0414 NZT.RL1; VLI 20 0414N; VLI 20 0544; VLI 20 0644 N; VLI 0744; VLA 20 0644; VLA 20 0744; VA 25 0309 N; VSU 20 0414 VSPZT; 023.30.1250.03; 013.15.245.03/ P5; 013.20.433.03/P5; 014.20.897.03; 013.50.1800.03; 010.16.840.03; 010.25.585.03/P5, 011.50.2130.03, 011.15.235.03/P5; 01-1595-00; 21-1091-01; KUF. BRA.D.004.010, K10.20.0413.001; et ainsi de suite.).
Méthodes d'essai pour le roulement d'orientation
1.Test des dimensions de base:
Placer le roulement sur une plate-forme propre après le nettoyage de démagnétisation.
1.1 Test de la dimension de l'anneau intérieur:
Équipement:bloc de jauge, règle de tube
règle de tube de jauge
Procédures:
--- Réglez les blocs de jauge à la dimension du diamètre intérieur, maintenez la température constante pendant 8 heures.
--- Réglez la règle du tube sur le diamètre intérieur à l'aide de blocs de jauge.
--- Mesurez le diamètre intérieur et enregistrez les résultats, comparez les résultats avec la tolérance autorisée.
Remarque: la méthode de test pour les autres dimensions radiales est la même que pour la dimension intérieure.

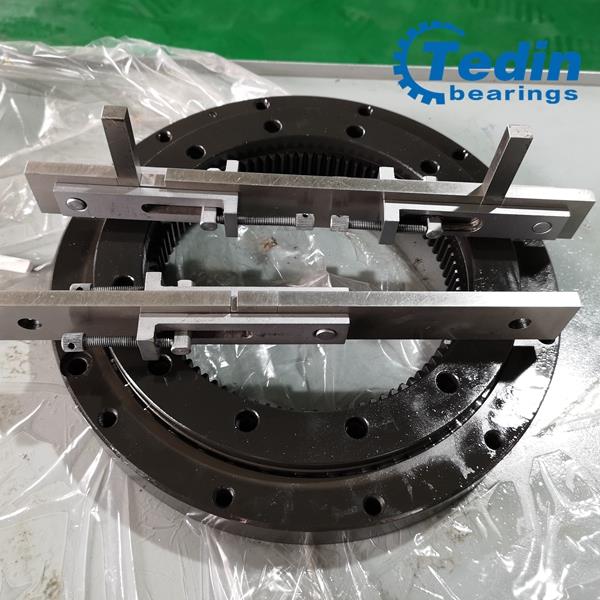

Test de la dimension de l'anneau intérieur
1.2 Test de hauteur d'assemblage:
Équipement: jauge de hauteur
Procédures:
--- Tourner les roulements sur plusieurs cercles, afin de réinitialiser tous les composants.
---- Placez le pied de blocage mobile de la jauge de hauteur sur la surface la plus élevée du roulement, enregistrez le résultat et comparez les résultats avec la tolérance autorisée.
Test de la hauteur d'assemblage
2.Test de faux-rond du roulement:
2.1 Essai de faux-rond radial de la bague extérieure:
Equipement: base magnétique, comparateur à cadran.
Procédure:
--- Placez la base magnétique sur la bague intérieure et placez la sonde sur la bague extérieure - diamètre de la bague extérieure.
--- Tournez la bague extérieure d'au moins un cercle, enregistrez les résultats et comparez-les avec la tolérance autorisée.
Test du voile radial de la bague extérieure
2.2 Essai de faux-rond radial de la bague intérieure
Équipement: base magnétique, comparateur à cadran
Procédure:
--- Placez la base magnétique sur la bague extérieure et placez la sonde sur la bague intérieure - diamètre de la bague intérieure.
--- Tournez la bague extérieure d'au moins un cercle, enregistrez les résultats et comparez avec la tolérance autorisée.
Test du voile radial de la bague intérieure
3.Test pour le voile axial du roulement:
3.1 Test du faux-rond axial de la bague extérieure
Équipement: base magnétique, comparateur à cadran
Procédure:
--- Placez la base magnétique sur la bague intérieure, placez la sonde sur la surface supérieure de la bague extérieure.
--- Tournez la bague extérieure au moins d'un cercle, enregistrez les résultats et comparez avec la tolérance autorisée.
Test du faux-rond axial de la bague extérieure
3.2 Test du faux-rond axial de la bague intérieure
Équipement: base magnétique, comparateur à cadran
Procédure:
--- Placez la base magnétique sur la bague extérieure, placez la sonde sur la surface supérieure de la bague intérieure.
--- Tournez la bague intérieure au moins d'un cercle, enregistrez les résultats et comparez avec la tolérance autorisée.
Test du faux-rond axial de la bague intérieure
4. test de dégagement
Équipement: cric de levage, 3 plates-formes de support accordantes, 3 bases magnétiques, 3 comparateur à cadran
Procédure:
--- Placez les 3 plates-formes de support accordantes également espacées sur une grande plate-forme dans un cercle identique au diamètre de la bague extérieure du roulement, puis placez le roulement sur les 3 plates-formes, ajustez les espaces entre les plates-formes, faites les plates-formes ne supportant que l'extérieur du roulement bague.
--- Placez 3 vérins de levage également espacés sur la bague intérieure du roulement entre les plates-formes.
--- Placez la base magnétique sur la bague extérieure, placez la sonde sur la surface de la bague intérieure où le vérin de levage prend en charge.
--- En utilisant les 3 vérins de levage, soutenez la bague intérieure en même temps, enregistrez les 3 résultats sur le comparateur à 3 cadrans, la valeur moyenne est le jeu réel, comparez la valeur avec le jeu autorisé.
Test de dégagement
5. Test de couple:
Equipement: Compteur de couple,
Procédure:
--- Placez le roulement sur une plate-forme, assemblez une vis assortie sur le trou de la bague intérieure
--- Faites accrocher le dynamomètre à la vis, tirez dans le sens tangentiel, enregistrez les résultats, tournez le roulement d'au moins un cercle, comparez les résultats avec la valeur autorisée.
Test de couple
