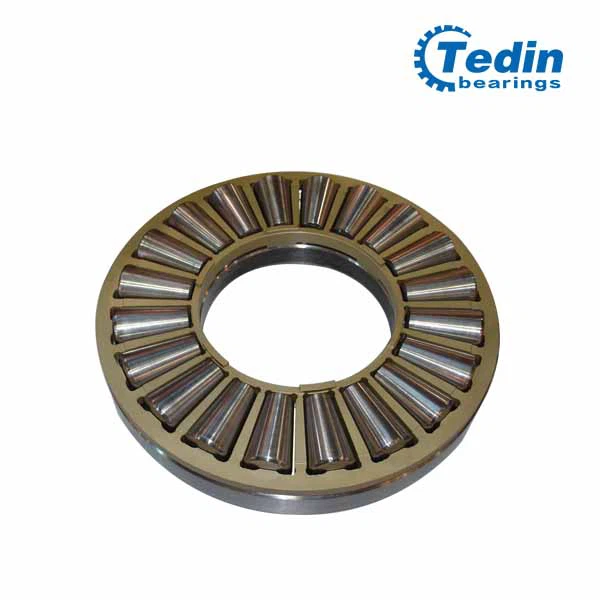

Butée à rouleaux coniques
Les ensembles rondelle, galet et cage du palier de butée à rouleaux coniques peuvent être montés séparément. Les butées à rouleaux coniques TEDIN présentent les avantages suivants:
Faible frottement:
La conception optimisée du rouleau sur la bride et l’état de surface de la bride peuvent favoriser la formation de film lubrifiant et réduire les frottements. Cela réduit également la chaleur générée par le frottement et l'usure des brides.
Longue durée de vie:
Selon leur conception, les chemins de roulement logarithmiques convexes ou à chemins de roulement peuvent optimiser la répartition de la charge le long de la surface de contact, réduire le pic de contrainte au bout du rouleau et réduire la sensibilité au désalignement.
Cohérence du profil et de la taille des rouleaux:
Les tolérances de fabrication et la précision dimensionnelle des rouleaux intégrées dans les butées à rouleaux coniques TEDIN sont si précises qu’elles sont presque identiques. Cela permet une répartition optimale de la charge afin de réduire les niveaux de bruit et de vibration et d'obtenir un préchargement plus précis.
Dimensions limites | Charges de base | Désignations | Masse | ||||||
mm | kN | Actuel | Original | kg | |||||
ré | D1 | d1 | T | R | rmin | Coa | |||
150 | 148 | 127 | 48 | 228,6 | 1,5 | 1630 | TTSV150 | 4297/150 | 5 |
175 | 173 | 152 | 53 | 228,6 | 1,5 | 2180 | TTSV175 | 4297/175 | 8 |
203 | 201 | 178 | 65 | 254 | 1,5 | 2540 | TTSV203 | 4297/203 | 11 |
205 | 203 | 178 | 65 | 254 | 1,5 | 3370 | TTSV205 | 4297/205 | 15 |
235 | 233 | 208 | 73 | 280 | 1,5 | 3370 | TTSV235 | 4297/235 | 18 |
265 | 263 | 229 | 81 | 304.8 | 1,5 | 4130 | TTSV265 | 4297/265 | 24 |
320 | 318 | 280 | 95 | 380 | 1,5 | 7370 | TTSV320 | 4297/320 | 42 |
377 | 375 | 330 | 112 | 457,2 | 2,5 | 8230 | TTSV377 | 4297/377 | 86 |
380 | 378 | 330 | 112 | 457,2 | 1,5 | 8220 | TTSV380 | 4297/380 | 67 |
410 | 408 | 355 | 122 | 508 | 3 | 11300 | TTSV410 | 4297/410 | 115 |
440 | 438 | 380 | 130 | 508 | 3 | 18500 | TTSV440 | 4297/440 | 140 |
495 | 492 | 432 | 146 | 558,8 | 3 | 19100 | TTSV495 | 4297/495 | 198 |
525 | 522 | 460 | 155 | 635 | 3 | 20380 | TTSV525 | 4297/525 | 210 |
555 | 552 | 482 | 165 | 635 | 3 | 21380 | TTSV555 | 4297/555 | 275 |
580 | 577 | 510 | 165 | 710 | 3 | 23540 | TTSV580 | 4297/580 | 250 |
610 | 607 | 533 | 178 | 762 | 3 | 24170 | TTSV610 | 4297/610 | 350 |
640 | 637 | 550 | 185 | 762 | 3 | 28670 | TTSV640 | 4297/640 | 410 |
