Le roulement est une transmission mécanique en cours de levage fixe et réduit le coefficient de frottement des composants. Dans l'équipement mécanique contemporain a une position décisive. Sa fonction principale est de soutenir le corps rotatif mécanique pour réduire le coefficient de frottement de la charge mécanique dans le processus de transmission. Les roulements peuvent être divisés en roulements et paliers lisses. Aujourd'hui, nous allons parler des roulements en détail.
Les roulements sont des composants mécaniques de précision qui transforment le frottement de glissement entre les arbres en mouvement et les arbres en frottement de roulement, réduisant ainsi les pertes par frottement. Le roulement se compose généralement de quatre parties : bague intérieure, bague extérieure, corps roulant et cage. La bague extérieure coopère avec le support de palier et le soutient. Le corps roulant répartit le corps roulant entre les bagues intérieure et extérieure au moyen du dispositif de retenue, et sa forme, sa taille et sa quantité affectent directement les performances de service et la durée de vie du roulement. La crémaillère de maintien peut répartir uniformément le corps roulant, empêcher le corps roulant de tomber et guider le corps roulant à tourner pour la lubrification.
Caractéristiques des roulements
1. Spécialisation
Traitement des pièces de roulement, un grand nombre d'équipements spéciaux pour les roulements. Si le traitement des billes d'acier UTILISE une rectifieuse à billes, une rectifieuse et d'autres équipements. Les caractéristiques de spécialisation se reflètent également dans la production de pièces de roulement, comme la société Steel Ball spécialisée dans la production de billes d'acier, spécialisée dans la production d'usines de roulements miniatures.
2. Avancé
En raison de l'exigence à grande échelle de la production de roulements, il est possible d'utiliser des machines-outils, des outils et une technologie de pointe. Tels que les machines-outils CNC, le mandrin flottant à trois mâchoires et le traitement thermique sous atmosphère protectrice.
3. L'automatisation
La spécialisation de la production de roulements offre les conditions de son automatisation de la production. Dans la production d'un grand nombre de machines-outils automatiques, semi-automatiques spéciales et non spéciales, et la production de lignes automatiques progressivement promotion et application. Tels que la ligne automatique de traitement thermique et la ligne automatique d'assemblage.
Trier par type de structure
Selon la structure du corps roulant et de l'anneau, il peut être divisé en :
Roulement à billes à gorge profonde, roulement à aiguilles, roulement à contact oblique, roulement à billes d'alignement, roulement à rouleaux d'alignement, roulement à billes de butée, roulement à rouleaux central de poussée, roulement à rouleaux cylindriques, roulement à rouleaux coniques, roulement à billes extérieur du siège de la courroie, etc.
Le roulement peut être divisé en :
1. Roulement à billes à gorge profonde
Le roulement à billes à gorge profonde est une sorte de roulement avec une structure simple et une utilisation pratique. Il UTILISE principalement un pour supporter la charge radiale, peut également supporter une certaine charge axiale. Lorsque le jeu radial du roulement augmente, il a la fonction de roulement à contact angulaire et peut supporter une charge axiale importante. Utilisé dans l'automobile, le tracteur, la machine, le moteur, la pompe à eau, les machines agricoles, les machines textiles, etc.
2. Roulement à aiguilles
Le roulement à aiguilles est équipé d'un rouleau fin et long (la longueur du rouleau est de 3 à 10 fois le diamètre et le diamètre n'est généralement pas supérieur à 5 mm). Par conséquent, la structure radiale est compacte. Son diamètre intérieur et sa capacité de charge sont les mêmes que les autres types de roulements, et le diamètre extérieur est le minimum. Selon l'utilisation de différentes occasions, peut être utilisé sans la bague intérieure du roulement ou du rouleau à aiguilles et des composants de la cage, à ce moment pour s'adapter à la surface d'appui du col de l'arbre et du trou de coque directement comme surface d'appui. La surface de roulement, pour conserver la capacité de charge et les performances de fonctionnement et vous avez la même dureté de roulement de bague, d'axe ou de trou de coque sur la surface du chemin de roulement. La précision d'usinage et la qualité de surface et de surface doivent être comme un chemin de roulement de bague de roulement. Ce roulement ne peut supporter qu'une charge radiale. Par exemple, arbre à cardan, pompe hydraulique, laminoir à tôles, perceuse, boîte de vitesses de machine, transmission automobile et tracteur.
3. Roulement à contact angulaire
Le roulement à billes à contact oblique a une vitesse limite plus élevée, qui peut supporter à la fois une charge longitudinale et une charge axiale, ainsi qu'une charge axiale pure. Sa capacité de charge axiale est déterminée par l'angle de contact et augmente avec l'augmentation de l'angle de contact. Principalement utilisé pour : pompe à huile, compresseur d'air, diverses transmissions, pompe d'injection de carburant, machines d'impression.
4. Alignement du roulement à billes
Le roulement à billes d'alignement a deux rangées de billes en acier, la bague intérieure a deux chemins de roulement, les chemins de roulement de la bague extérieure sont de forme sphérique intérieure, avec les performances de centrage automatique. L'erreur de coaxialité due à l'enroulement de l'arbre et à la déformation de la coque peut être automatiquement compensée, ce qui convient aux pièces dont l'alésage de support ne peut garantir une coaxialité stricte. Le roulement supporte principalement la charge radiale, tout en supportant la charge radiale, il peut également supporter une petite quantité de charge axiale. Généralement, il n'est pas utilisé pour supporter une charge axiale pure, par exemple, supporter une charge axiale pure, une seule colonne de billes d'acier est soumise à la force. Principalement utilisé dans la moissonneuse-batteuse unie et autres machines agricoles, soufflerie, machine à papier, machines textiles, machines à bois, roue de pont roulant et arbre de transmission.
5. Alignement du roulement à rouleaux
La barre de roulement à rouleaux d'alignement a deux rangées de rouleaux, qui sont principalement utilisées pour supporter des charges radiales, et peuvent également supporter des charges axiales dans les deux sens. Ce type de roulement a une capacité de charge radiale élevée et est particulièrement adapté pour travailler sous une charge élevée ou une charge de vibration, mais ne peut pas supporter une charge axiale pure. De bonnes performances de centrage peuvent compenser l'erreur de roulement. Principales applications : machines de fabrication de papier, réducteur, essieu ferroviaire, siège de boîte de vitesses de laminoir, broyeur, divers réducteurs industriels, etc.
6. Butée à billes
La butée à billes est un type de roulement distinct, le"bague de siège" de la bague d'arbre peut être séparé de l'assemblage de la bille de retenue. La bague d'arbre est une bague qui correspond à l'arbre, et la bague de siège est une bague qui correspond à l'alésage du siège de roulement, et il y a un espace entre l'arbre et l'arbre. Les butées à billes ne peuvent pomper qu'une charge axiale manuelle, les butées à billes unidirectionnelles ne peuvent supporter que la charge axiale d'une pièce et les butées à billes bidirectionnelles peuvent supporter la charge axiale des deux directions. La bille de poussée ne peut pas limiter la direction longitudinale de l'arbre est de se déplacer, la vitesse limite est très faible. Le roulement à billes de butée unidirectionnel peut limiter le déplacement axial de l'arbre et du boîtier dans une direction, et le roulement bidirectionnel peut limiter le déplacement axial dans deux directions. Principalement utilisé dans le mécanisme de direction automobile, broche de machine-outil.
7. Roulement à rouleaux de poussée
Les butées à rouleaux sont utilisées pour les charges axiales qui sont prédominantes. Les charges combinées longitudinales, cependant, ne doivent pas dépasser 55 % de la charge axiale. Comparé à d'autres roulements à rouleaux de butée, ce roulement a un facteur de friction plus faible, une vitesse de rotation plus élevée et une capacité de centrage. Les rouleaux des roulements de type 29000 sont des rouleaux sphériques asymétriques, ce qui permet de réduire le glissement relatif du bâton et du chemin de roulement en fonctionnement et la longueur des rouleaux. Un grand diamètre, un grand nombre de rouleaux et une grande capacité de charge sont généralement lubrifiés à l'huile. Lors de la conception de la sélection du modèle, la priorité doit lui être accordée. Principalement utilisé dans les générateurs hydrauliques, les crochets de grue, etc.

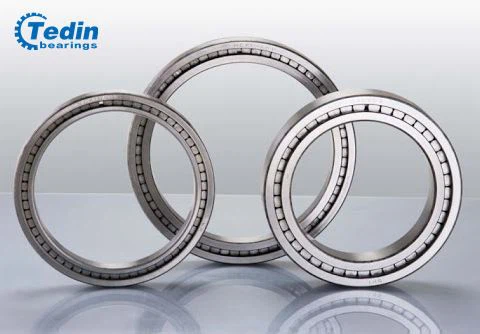

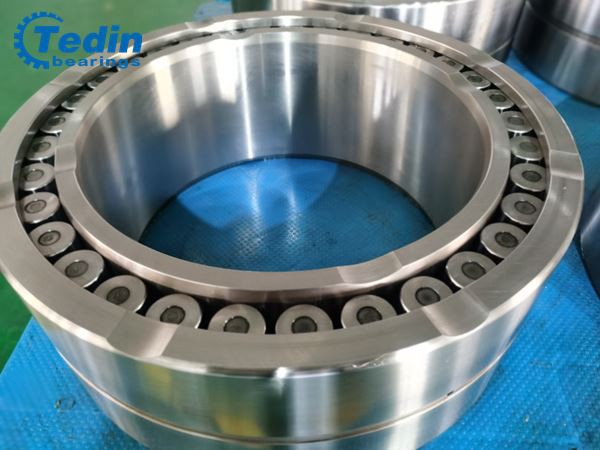

8. Roulement à rouleaux cylindriques
Le rouleau des roulements à rouleaux cylindriques est généralement guidé par deux chicanes d'une bague de roulement et d'un dispositif de retenue. Ce roulement est facile à installer et à démonter, en particulier lorsque la bague intérieure, extérieure et l'arbre sont nécessaires. De tels roulements ne sont généralement utilisés que pour des charges radiales, avec uniquement des roulements intérieurs et à une rangée avec bagues intérieure et extérieure avec chicanes, qui peuvent supporter de petites charges axiales constantes ou de grandes charges axiales intermittentes. Il est principalement utilisé pour le gros moteur, la broche de machine-outil, la boîte d'essieu, le vilebrequin de moteur diesel, l'automobile, le roulement, etc.
9. Roulements à rouleaux coniques
Les roulements à rouleaux coniques sont principalement utilisés pour supporter des charges combinées radiales et axiales, tandis que les roulements à rouleaux coniques à grand cône peuvent être utilisés pour supporter des charges combinées radiales et axiales. Ce roulement est un roulement de type séparé, et sa bague intérieure (y compris le rouleau conique et le dispositif de retenue) et la bague extérieure peuvent être installées séparément. Le jeu longitudinal et le jeu axial du roulement peuvent être ajustés lors de l'installation et de l'utilisation. Le roulement peut également être préchargé et installé sur le moyeu d'essieu arrière de la voiture, la broche d'une grande machine-outil, le réducteur haute puissance, la boîte de roulement d'essieu et le rouleau du dispositif de transport.
10. Roulement à billes extérieur avec siège
Le roulement à billes extérieur du siège de la ceinture se compose d'un roulement à billes extérieur avec étanchéité des deux côtés et d'un siège de roulement en fonte (ou en acier estampé). La structure interne du roulement à billes extérieur est la même que celle du roulement à billes à gorge profonde, mais la bague intérieure de ce roulement est plus large que la bague extérieure. Habituellement, il y a un espace entre l'alésage intérieur du roulement et l'arbre. La bague intérieure du roulement est fixée sur l'arbre avec le fil supérieur, le manchon excentrique ou le manchon étanche et tourne avec l'arbre. Roulement à structure compacte, chargement et déchargement faciles, étanchéité parfaite, adapté à un support simple, souvent utilisé dans les mines, la métallurgie, l'agriculture, l'industrie chimique, le textile, la teinture, les machines de transport, etc.
Classer par taille
Le roulement est dimensionné en fonction de son diamètre extérieur
(1) micro-roulements -- roulements avec une plage de diamètre extérieur nominal de moins de 26 mm.
(2) petits roulements -- roulements avec une plage de diamètre extérieur nominal de 28 à 55 mm.
(3) roulements de petite et moyenne taille -- roulements avec une plage de diamètre extérieur nominal de 60 à 115 mm.
(4) roulements moyens et grands -- roulements avec une plage de diamètre extérieur nominal de 120 à 190 mm.
(5) grands roulements -- roulements avec une plage de diamètre extérieur nominal de 200 à 430 mm.
(6) roulements extra-larges -- roulements avec une plage de diamètre extérieur nominal de 440-2000 mm.
(7) roulements lourds et grands -- roulements avec une plage de diamètre extérieur nominal de plus de 2000 mm.
